SERIE 100.00
Kupplung
Bestellnummer: 100.00.KVES.AG012.4EV
Technik: Einhandkupplung mit 2-Punkt Verriegelung durch 2 Bolzen. Der Entkuppelungsvorgang wird über Zurückschieben der Entriegelungshülse in Richtung Anschluss eingeleitet. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schiebt den Stecknippel aus der Kupplung.
Technische Daten: Werkstoffausführung Kupplung: Anschlüsse, Entriegelungshülse, Grundkörper, Ventil und Stecker aus Stahl 1.4404. Dichtungen aus FPM (Viton). Verriegelungsbolzen aus rostfreiem Stahl 1.4401. Federn und Sprengring aus rostfreiem Stahl 1.4401. Werkstoffausführung Stecknippel: Stahl 1.4404.
| Serie | 100 |
|---|---|
| Nennweite | 7,2 mm |
| Typ | Kupplung |
| Ventil | einseitig schließend |
| Dichtung | FPM (Viton) |
| Oberfläche | Gloss Finished |
| Werkstoff | 1.4404 |
| Anschluss-Typ | Anschluss-Außengewinde DIN228/1 (zylindrisch) |
| Anschluss-Größe | 1/2 |
| Temperaturbereich | von -20 °C bis 200 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 1.375 l/min |
| Bedienung | Einhandkupplung |
| Branchen | Betriebsmittel, Maschinen und Anlagen, Fluidik, Wasser, Abwasser und Entsorgung |
| Vakuumtauglich 0,95 bar | Ja |
 |

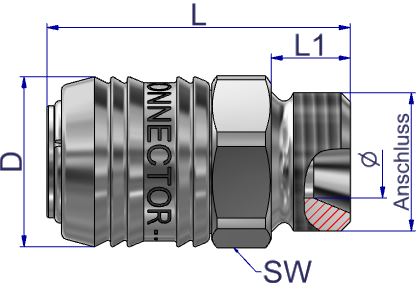

Abmessungen / Details
|
Passende Produkte |
||||
 |
Serie 100.00 |

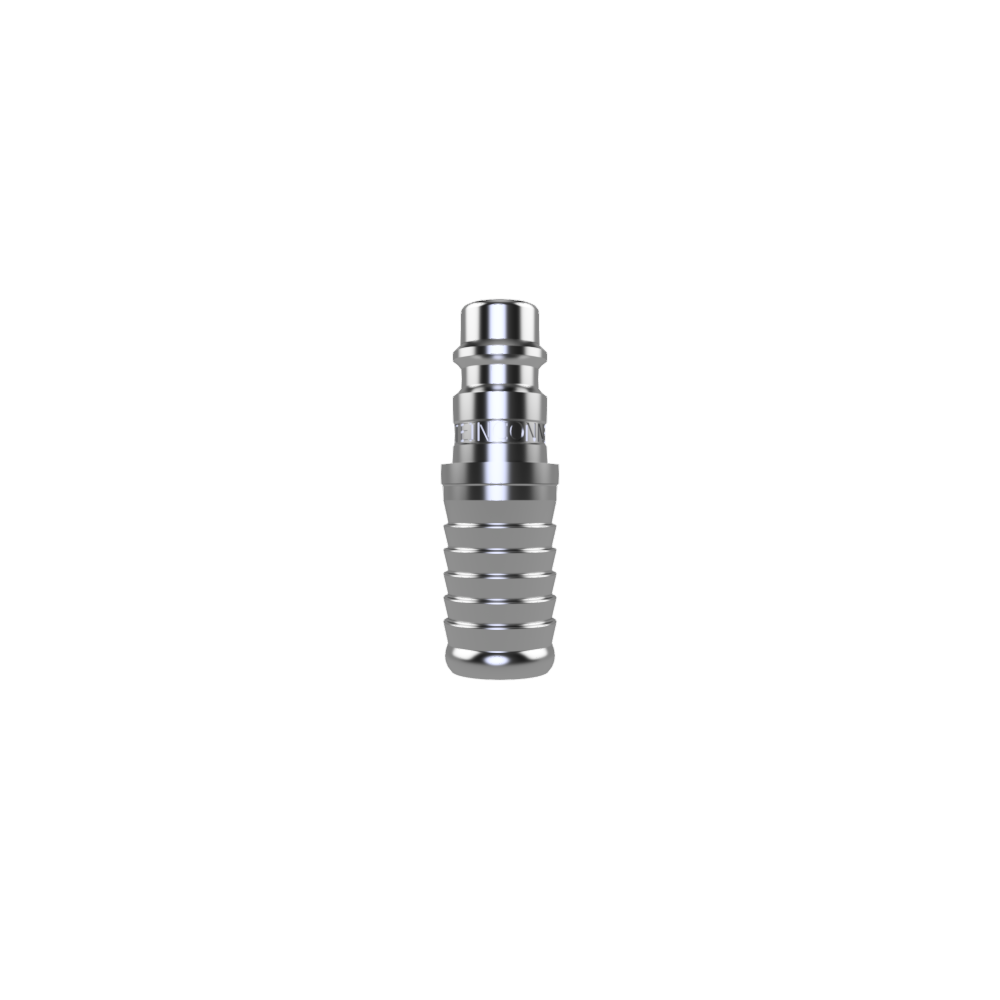

Artikel NMB20 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Schlauchtülle, LW8 |
|
 |
Serie 100.00 |

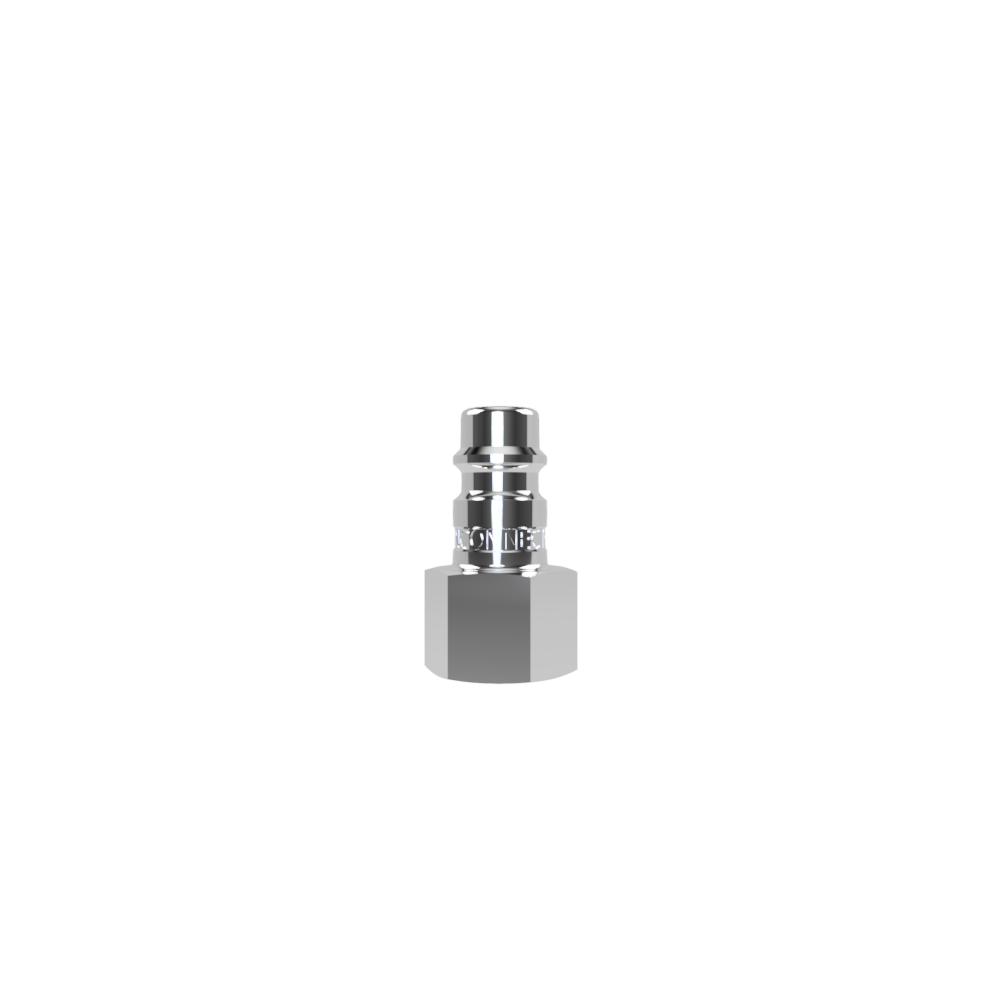

Artikel NMBW2 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Anschluss-Innengewinde DIN228/1 (zylindrisch), 1/4 |
|
|
Serie 100.00 |
Artikel NMBY2 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Anschluss-Innengewinde DIN228/1 (zylindrisch), 1/2 |
|
 |
Serie 100.00 |
Artikel NMBL2 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Anschluss-Außengewinde DIN228/1 (zylindrisch), 1/2 |
|
|
Serie 100.00 |
Artikel NMBX2 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Anschluss-Innengewinde DIN228/1 (zylindrisch), 3/8 |
|
|
Serie 100.00 |
Artikel NMBK2 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Anschluss-Außengewinde DIN228/1 (zylindrisch), 3/8 |
|
|
Serie 100.00 |
Artikel NMB30 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Schlauchtülle, LW9 |
|
 |
Serie 100.00 |

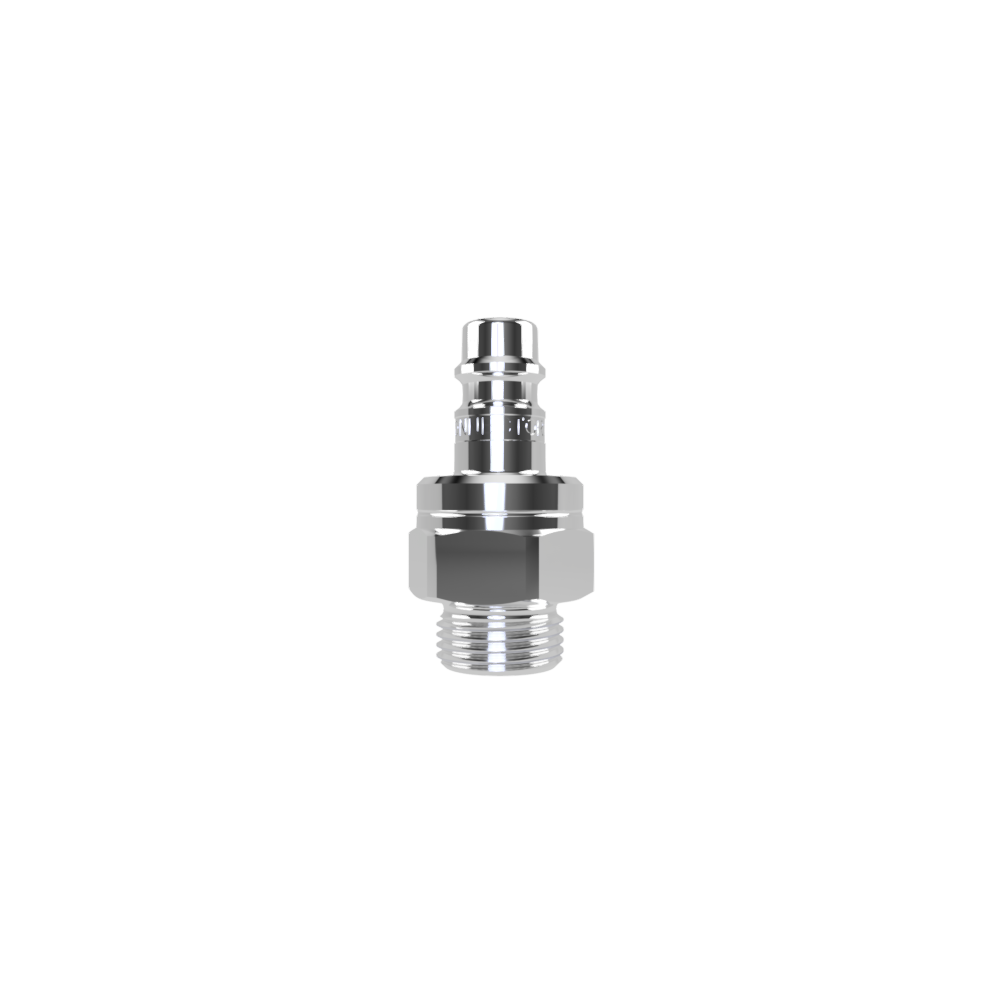

Artikel NYBK6 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Tropffrei, Anschluss-Außengewinde DIN228/1 (zylindrisch), 3/8, Dichtung: FPM (Viton) |
|
|
Serie 100.00 |
Artikel NMB40 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Schlauchtülle, LW10 |
|
|
Serie 100.00 |

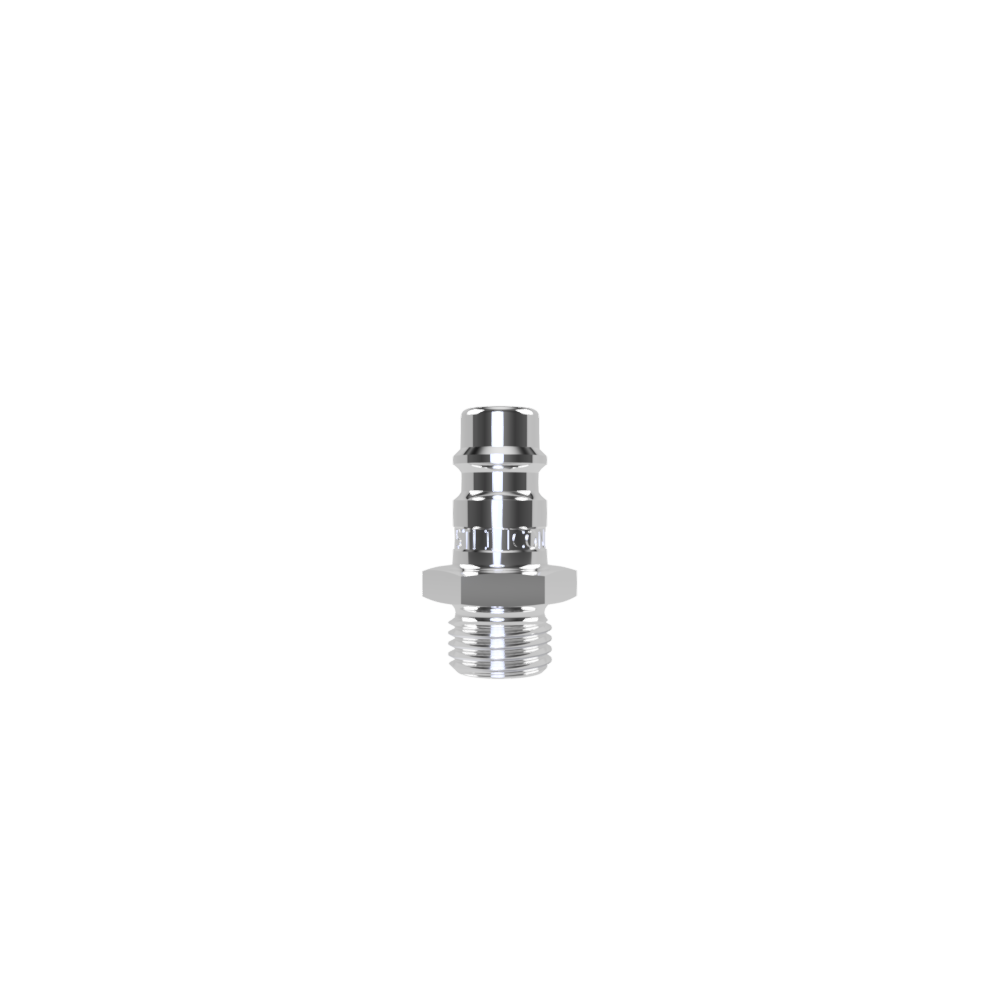

Artikel NMBJ2 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Anschluss-Außengewinde DIN228/1 (zylindrisch), 1/4 |
|
 |
Serie 100.00 |

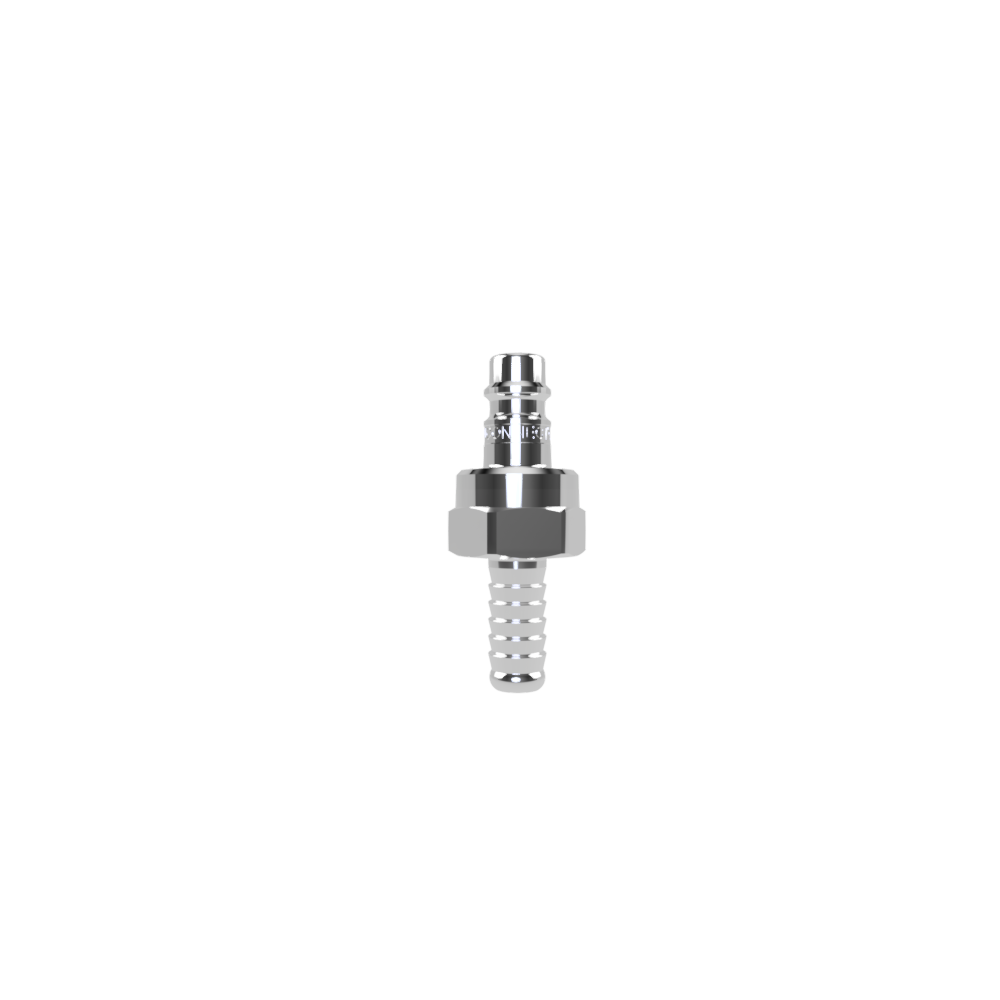

Artikel NYA06 Stecknippel |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, Tropffrei, Schlauchtülle, LW9, Dichtung: FPM (Viton) |
|
