Abbildung ähnlich dem Original SERIE 100.B0, Artikel: N8840

SERIE 100.B0
Kupplung

Artikel: N8840
Bestellnummer: 100.B0.KV0N.AG038.M0P
Beschreibung: Nennweite 7,2 mm, Messing, einseitig schließend, Anschluss Typ: Anschluss-Außengewinde DIN228/1 (zylindrisch), Anschluss Größe: 3/8, Dichtung: NBR (Perbunan)
Technik: Einhandkupplung mit 2-Punkt Verriegelung durch 2 Bolzen. Der Entkuppelungsvorgang wird über Zurückschieben der Entriegelungshülse in Richtung Anschluss eingeleitet. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schiebt den Stecknippel aus der Kupplung.
Technische Daten: Werkstoffausführung Kupplung: Anschlüsse, Entriegelungshülse, Grundkörper und Ventil aus Messing. Dichtungen aus NBR (Perbunan). Federn und Sprengring aus rostfreiem Stahl 1.4310. Kugeln aus rostfreiem Stahl 1.4034. Werkstoffausführung Stecknippel: Messing
Nennweite 7,2 mm, Messing, einseitig schließend, Anschluss-Außengewinde DIN228/1 (zylindrisch), 3/8, Dichtung: NBR (Perbunan)
Serie100
Nennweite7,2 mm
TypKupplung
Ventileinseitig schließend
DichtungNBR (Perbunan)
WerkstoffMessing
Anschluss-TypAnschluss-Außengewinde DIN228/1 (zylindrisch)
Anschluss-Größe 3/8
Temperaturbereichvon -20 °C bis 100 °C
Druckbereich35 bar
Durchflussmenge875 l/min
BedienungEinhandkupplung
BranchenBetriebsmittel, Maschinen und Anlagen, Fluidik, Wasser, Abwasser und Entsorgung
Vakuumtauglich 0,95 barJa
OptionenKupplung mit anderen Dichtungen auf Anfrage lieferbar

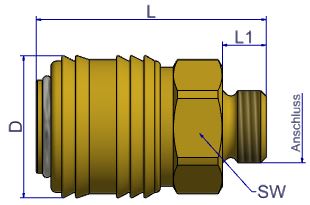

Abmessungen / Details
Anschluss 3/8
Ø (Durchmesser innen)10,2 mm
D (Durchmesser außen)25 mm
L (Länge)40 mm
L1 (Länge)9 mm
SW (Schlüsselweite)21 mm
Passende Produkte
Stecknippel NMHT0 Serie
100.00
Artikel
NMHT0
Stecknippel
Beschreibung
Nennweite 7,2 mm, Messing, Oberfläche: vernickelt, Anschluss-Innengewinde DIN228/1 (zylindrisch), 3/8

Stecknippel NYAA0 Serie
100.00
Artikel
NYAA0
Stecknippel
Beschreibung
Nennweite 7,2 mm, Messing, Tropffrei, Anschluss-Außengewinde DIN228/1 (zylindrisch), 1/8, Dichtung: NBR (Perbunan)

Stecknippel NMHF0 Serie
100.00
Artikel
NMHF0
Stecknippel
Beschreibung
Nennweite 7,2 mm, Messing, Oberfläche: vernickelt, Schlauchtülle, LW13

Stecknippel NMBH0 Serie
100.00
Artikel
NMBH0
Stecknippel
Beschreibung
Nennweite 7,2 mm, Messing, Anschluss-Außengewinde DIN228/1 (zylindrisch), 1/8

Stecknippel NMHU0 Serie
100.00
Artikel
NMHU0
Stecknippel
Beschreibung
Nennweite 7,2 mm, Messing, Oberfläche: vernickelt, Anschluss-Innengewinde DIN228/1 (zylindrisch), 1/4

Stecknippel NYAC1 Serie
100.00
Artikel
NYAC1
Stecknippel
Beschreibung
Nennweite 7,2 mm, Messing, Oberfläche: vernickelt, einseitig schließend, Anschluss-Außengewinde DIN228/1 (zylindrisch), 3/8, Dichtung: NBR (Perbunan)

Stecknippel NMHD0 Serie
100.00
Artikel
NMHD0
Stecknippel
Beschreibung
Nennweite 7,2 mm, Messing, Oberfläche: vernickelt, Schlauchtülle, LW9

Stecknippel NMB80 Serie
100.00
Artikel
NMB80
Stecknippel
Beschreibung
Nennweite 7,2 mm, Messing, Schlauchtülle, LW6

Stecknippel NYCD1 Serie
100.00
Artikel
NYCD1
Stecknippel
Beschreibung

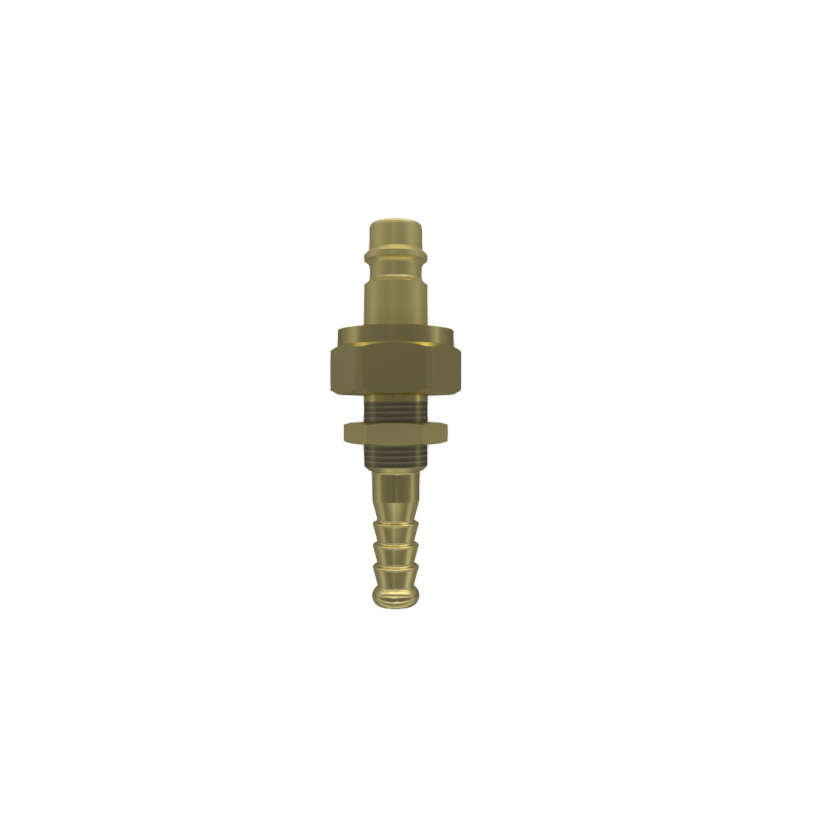

Nennweite 7,2 mm, Messing, einseitig schließend, Schott-Schlauchtülle, LW8, Dichtung: NBR (Perbunan)
