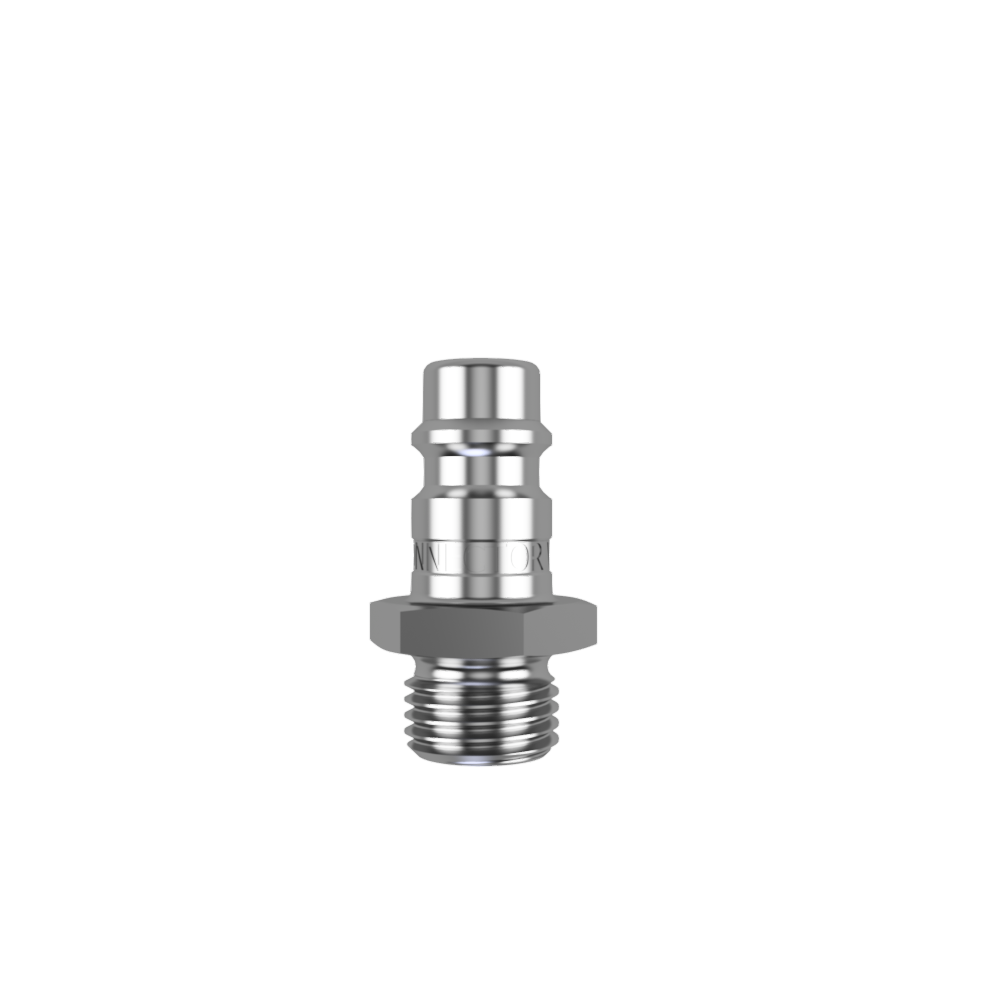

Abbildung ähnlich dem Original
SERIE
100.00
Stecknippel
Bestellnummer: 100.00.S00S.AG014.300
Technik: Einhandkupplung mit 2-Punkt Verriegelung durch 2 Bolzen. Der Entkuppelungsvorgang wird über Zurückschieben der Entriegelungshülse in Richtung Anschluss eingeleitet. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schiebt den Stecknippel aus der Kupplung.
Technische Daten: Werkstoffausführung Kupplung: Anschlüsse, Entriegelungshülse, Grundkörper, Ventil und Stecker aus Stahl 1.4305. Dichtungen aus FPM (Viton). Verriegelungsbolzen aus rostfreiem Stahl 1.4401. Federn und Sprengring aus rostfreiem Stahl 1.4310. Werkstoffausführung Stecknippel: Stahl 1.4305.
| Serie | 100 |
|---|---|
| Nennweite | 7,2 mm |
| Typ | Stecknippel |
| Dichtung | keine Dichtung |
| Werkstoff | 1.4305 |
| Anschluss-Typ | Anschluss-Außengewinde DIN228/1 (zylindrisch) |
| Anschluss-Größe | 1/4 |
| Temperaturbereich | von -20 °C bis 200 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 1.375 l/min |
| Bedienung | Einhandkupplung |
| Branchen | Betriebsmittel, Maschinen und Anlagen, Fluidik |
| Vakuumtauglich 0,95 bar | Ja |
 |
Abmessungen / Details
|
