SERIE 100.00
Stecknippel
Bestellnummer: 100.00.ST00.ST009.4EV
Technik: Einhandkupplung mit 2-Punkt Verriegelung durch 2 Bolzen. Der Entkuppelungsvorgang wird über Zurückschieben der Entriegelungshülse in Richtung Anschluss eingeleitet. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schiebt den Stecknippel aus der Kupplung.
Technische Daten: Werkstoffausführung Kupplung: Anschlüsse, Entriegelungshülse, Grundkörper, Ventil und Stecker aus Stahl 1.4404. Dichtungen aus FPM (Viton). Verriegelungsbolzen aus rostfreiem Stahl 1.4401. Federn und Sprengring aus rostfreiem Stahl 1.4401. Werkstoffausführung Stecknippel: Stahl 1.4404.
| Serie | 100 |
|---|---|
| Nennweite | 7,2 mm |
| Typ | Stecknippel |
| Ventil | Tropffrei |
| Dichtung | FPM (Viton) |
| Oberfläche | Gloss Finished |
| Werkstoff | 1.4404 |
| Anschluss-Typ | Schlauchtülle |
| Anschluss-Größe | LW9 |
| Temperaturbereich | von -20 °C bis 200 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 1.375 l/min |
| Bedienung | Einhandkupplung |
| Branchen | Betriebsmittel, Maschinen und Anlagen, Fluidik, Wasser, Abwasser und Entsorgung |
| Vakuumtauglich 0,95 bar | Ja |
 |

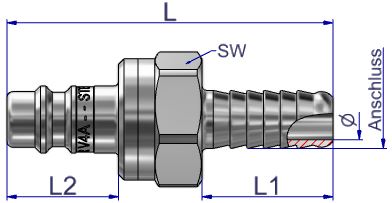

Abmessungen / Details
|
Passende Produkte |
||||
 |
Serie 100.00 |
Artikel N79R0 Kupplung |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, einseitig schließend, Anschluss-Außengewinde DIN228/1 (zylindrisch), 1/4, Dichtung: FPM (Viton) |
|
 |
Serie 100.00 |
Artikel N85A4 Kupplung |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, einseitig schließend, Schlauchtülle, LW9, Dichtung: FPM (Viton) |
|
 |
Serie 100.00 |
Artikel N79Q0 Kupplung |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, einseitig schließend, Anschluss-Innengewinde DIN228/1 (zylindrisch), 1/2, Dichtung: FPM (Viton) |
|
|
Serie 100.00 |
Artikel N79S0 Kupplung |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, einseitig schließend, Anschluss-Außengewinde DIN228/1 (zylindrisch), 3/8, Dichtung: FPM (Viton) |
|
|
Serie 100.00 |
Artikel N79S6 Kupplung |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, beidseitig schließend, Anschluss-Außengewinde DIN228/1 (zylindrisch), 3/8, Dichtung: FPM (Viton) |
|
|
Serie 100.00 |
Artikel N79P0 Kupplung |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, einseitig schließend, Anschluss-Innengewinde DIN228/1 (zylindrisch), 3/8, Dichtung: FPM (Viton) |
|
|
Serie 100.00 |
Artikel N79N0 Kupplung |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, einseitig schließend, Anschluss-Innengewinde DIN228/1 (zylindrisch), 1/4, Dichtung: FPM (Viton) |
|
|
Serie 100.00 |
Artikel N79T0 Kupplung |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, einseitig schließend, Anschluss-Außengewinde DIN228/1 (zylindrisch), 1/2, Dichtung: FPM (Viton) |
|
|
Serie 100.00 |
Artikel N85A6 Kupplung |
Beschreibung Nennweite 7,2 mm, 1.4404, Oberfläche: Gloss Finished, beidseitig schließend, Schlauchtülle, LW9, Dichtung: FPM (Viton) |
|
