Abbildung ähnlich dem Original
SERIE
122.V0
Kupplung
Bestellnummer: 122.V0.K0NS.IG014.MNP
Technik: Einhandkupplung mit automatischer 5-Punkt Verriegelung. Verriegelungselemente sind Kugeln, die durch eine federbelastete Entriegelungshülse gesperrt werden. Der Entkuppelungsvorgang wird über Zurückschieben der Entriegelungshülse in Richtung Anschluss eingeleitet. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schiebt den Stecknippel aus der Kupplung. Alle Kupplungen dieser Serie haben eine zusätzliche Kontermutter um versehentliches Entkuppeln zu verhindern.
Technische Daten: Werkstoffausführung Kupplung: Anschluss, Grundkörper und Sicherungsmutter Messing vernickelt. Ventil aus Messing. Entriegelungshülse Stahl vernickelt. Dichtungen aus NBR (Perbunan). Federn und Sprengring aus rostfreiem Stahl 1.4310. Kugeln aus rostfreiem Stahl 1.4034. Werkstoffausführung Stecknippel: Stahl gehärtet und verzinkt
Kompatibilität: Steinconnector 110, Rectus 14 + 22, ARO 210, Parker 50, CEJN 300, ORION 44510, JWL 552 + JWL 532, div. Schweizer Fabrikate
| Serie | 122 |
|---|---|
| Nennweite | 5,5 mm |
| Typ | Kupplung |
| Dichtung | NBR (Perbunan) |
| Oberfläche | vernickelt |
| Werkstoff | Messing |
| Anschluss-Typ | Anschluss-Innengewinde DIN228/1 (zylindrisch) |
| Anschluss-Größe | 1/4 |
| Temperaturbereich | von -20 °C bis 100 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 2.030 l/min |
| Bedienung | Einhandkupplung |
| Branchen | Maschinen und Anlagen, Wasser, Abwasser und Entsorgung |
| Vakuumtauglich 0,95 bar | Nein |
| Optionen | Kupplung mit anderen Dichtungen auf Anfrage lieferbar |
 |

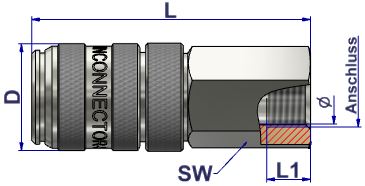

Abmessungen / Details
|
Passende Produkte |
||||
 |
Serie 122.00 |

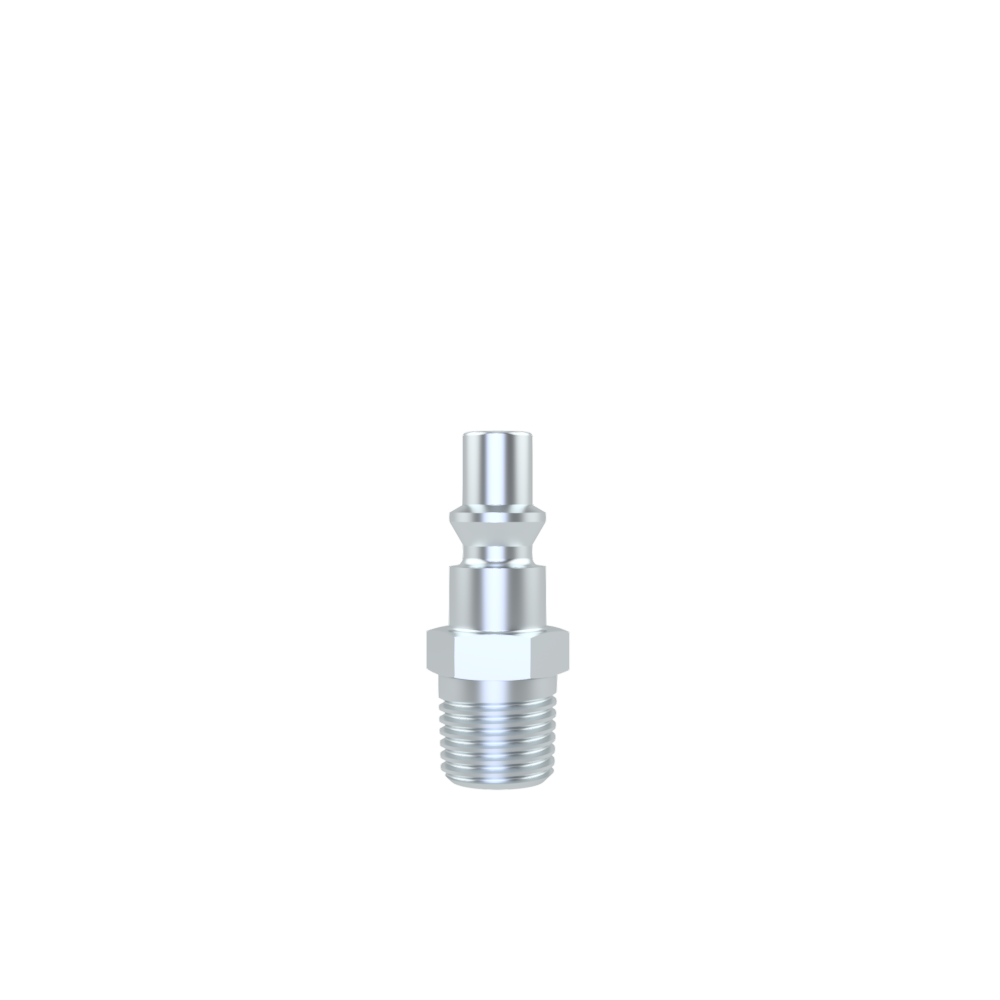

Artikel OMD90 Stecknippel |
Beschreibung Nennweite 5,5 mm, Stahl, Oberfläche: vernickelt, Anschluss-Außengewinde DIN228/1 (zylindrisch), 1/4 |
|
|
Serie 122.00 |
Artikel OMEG0 Stecknippel |
Beschreibung Nennweite 5,5 mm, Stahl, Oberfläche: verzinkt, Anschluss-Außengewinde DIN2999 (konisch), 1/4 |
|
 |
Serie 122.00 |
Artikel OME00 Stecknippel |
Beschreibung Nennweite 5,5 mm, Stahl, Oberfläche: verzinkt, Schlauchtülle, LW9 |
|
|
Serie 122.00 |
Artikel OMEH0 Stecknippel |
Beschreibung Nennweite 5,5 mm, Stahl, Oberfläche: verzinkt, Anschluss-Außengewinde DIN2999 (konisch), 3/8 |
|
 |
Serie 122.00 |

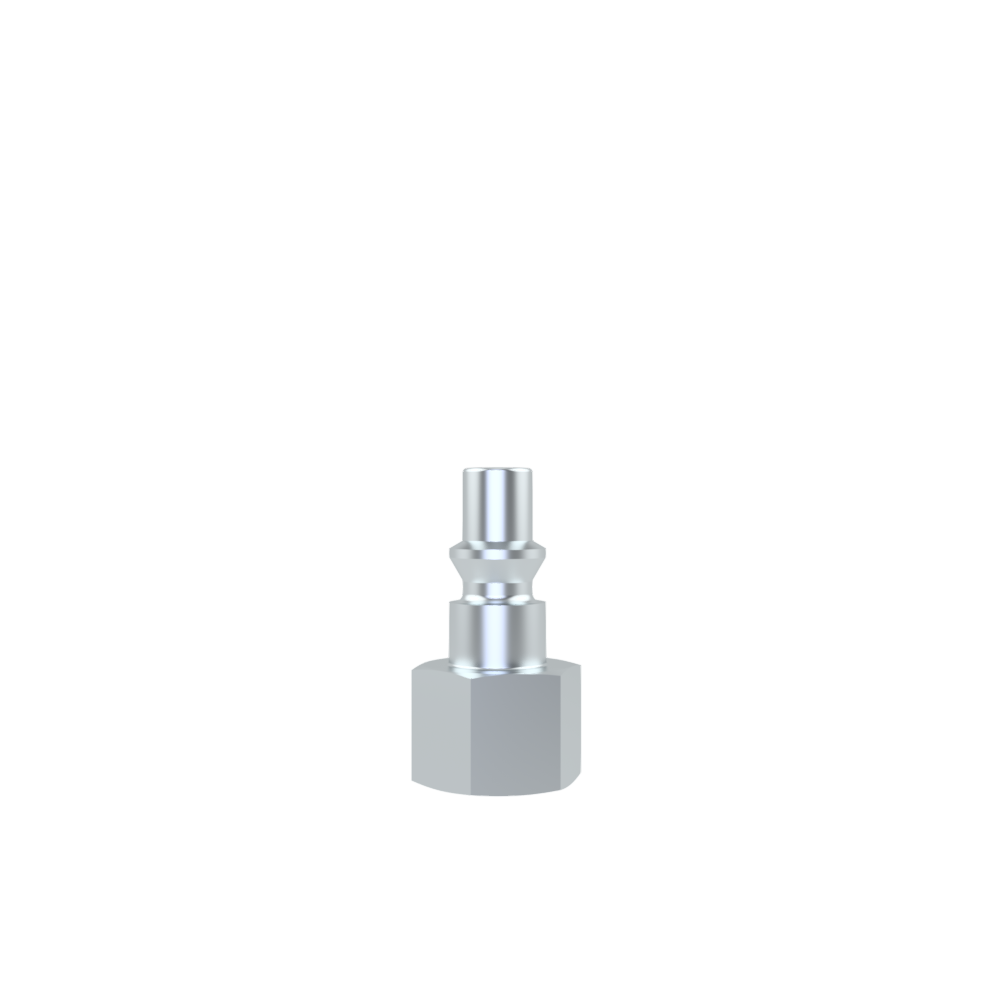

Artikel OMEM0 Stecknippel |
