Abbildung ähnlich dem Original
SERIE
126.H0
Kupplung
Bestellnummer: 126.H0.KVNS.IG014.MNP
Technik: Zweihandkupplung mit automatischer 5-Punkt Verriegelung. Verriegelungselemente sind Kugeln, die durch eine federbelastete Entriegelungshülse gesperrt werden. Um ein unbeabsichtigtes Entkuppeln zu vermeiden ist der Entriegelungsvorgang nur möglich durch ein beabsichtigtes Eindrücken des Steckers in die Kupplung. Nur so werden die Verriegelungselemente frei und die Entriegelungshülse kann in Richtung Anschluss bewegt werden damit der Stecker aus der Kupplung entnommen werden kann. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schließt die Kupplung.
Technische Daten: Werkstoffausführung Kupplung: Grundkörper, Entriegelungshülse und Anschlüsse aus Messing vernickelt. Ventil aus Messing. Dichtungen aus NBR (Perbunan). Federn aus rostfreiem Stahl 1.4310. Kugeln aus rostfreiem Stahl 1.4034. Werkstoffausführung Stecknippel: Stahl gehärtet und verzinkt.
| Serie | 126 |
|---|---|
| Nennweite | 7,8 mm |
| Typ | Kupplung |
| Ventil | einseitig schließend |
| Dichtung | NBR (Perbunan) |
| Oberfläche | vernickelt |
| Werkstoff | Messing |
| Anschluss-Typ | Anschluss-Innengewinde DIN228/1 (zylindrisch) |
| Anschluss-Größe | 1/4 |
| Temperaturbereich | von -20 °C bis 100 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 2.030 l/min |
| Bedienung | Zweihandkupplung |
| Branchen | Betriebsmittel, Maschinen und Anlagen, Medizintechnik, Atemschutz |
| Vakuumtauglich 0,95 bar | Ja |
 |

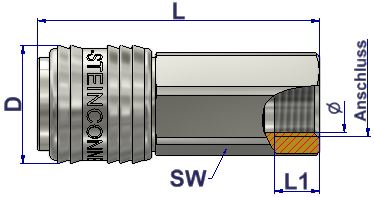

Abmessungen / Details
|
Passende Produkte |
||||
 |
Serie 126.H0 |

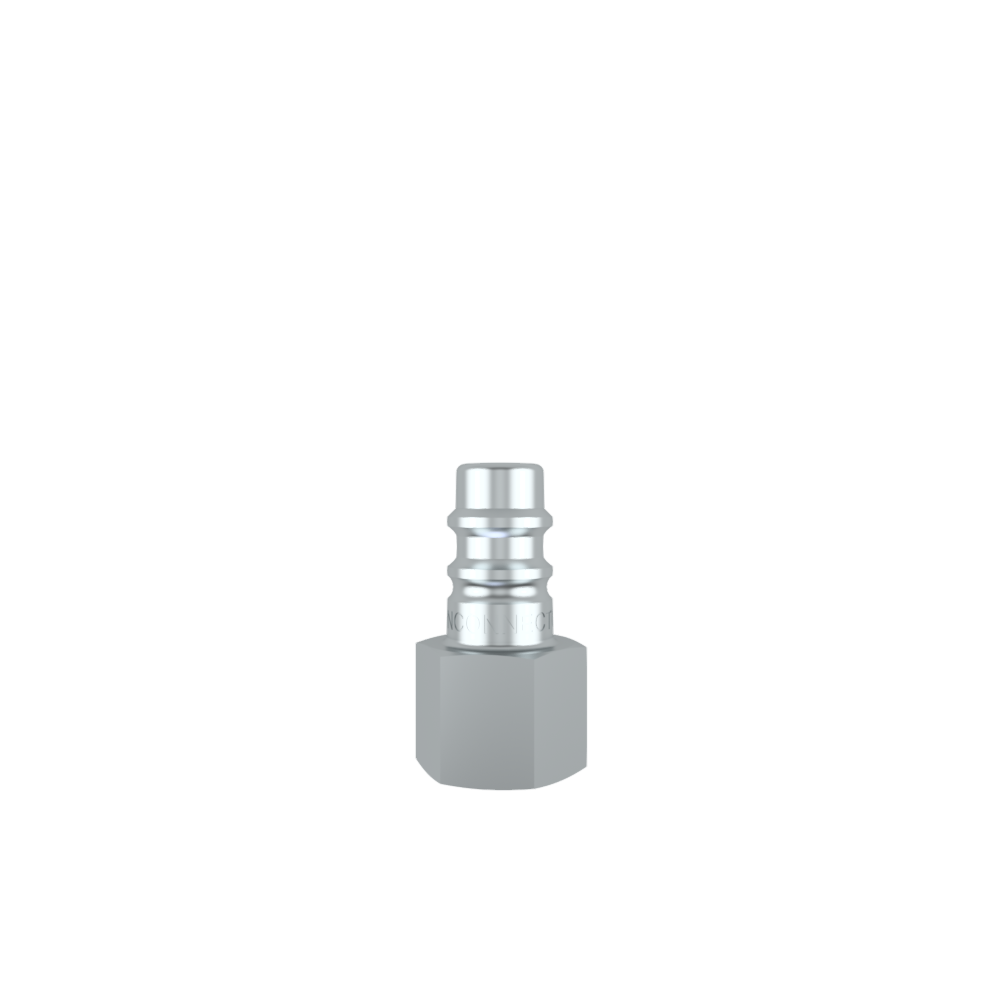

Artikel NMS10 Stecknippel |
Beschreibung Nennweite 7,8 mm, Stahl, Oberfläche: verzinkt, Anschluss-Innengewinde DIN228/1 (zylindrisch), 1/4 |
|
 |
Serie 126.H0 |

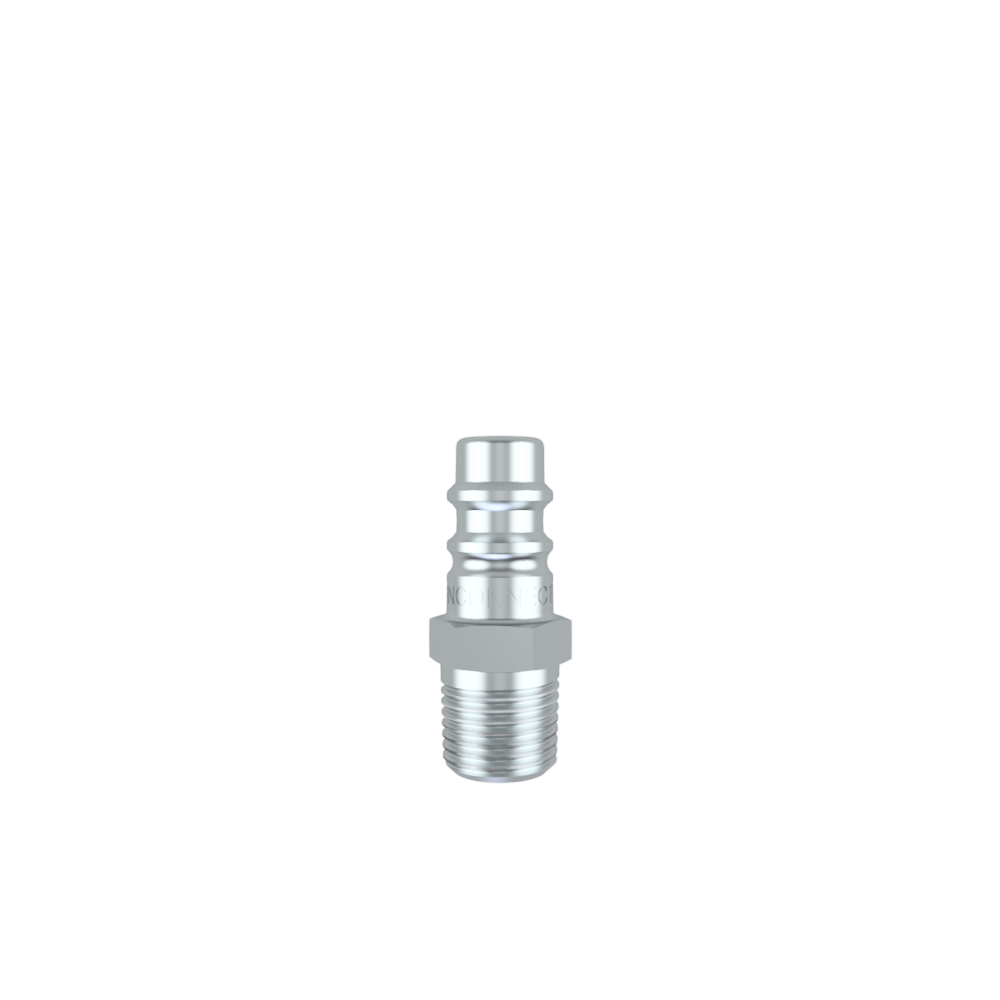

Artikel OMKC0 Stecknippel |
Beschreibung Nennweite 7,8 mm, Stahl, Oberfläche: verzinkt, Anschluss-Außengewinde DIN2999 (konisch), 1/4 |
|
