SERIE 126.V0
Stecknippel
Bestellnummer: 126.V0.S00S.ST009.SZ0
Technik: Einhandkupplung mit automatischer 5-Punkt Verriegelung. Verriegelungselemente sind Kugeln, die durch eine federbelastete Entriegelungshülse gesperrt werden. Der Entkuppelungsvorgang wird über Zurückschieben der Entriegelungshülse in Richtung Anschluss eingeleitet. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schiebt den Stecknippel aus der Kupplung. Alle Kupplungen dieser Serie haben eine zusätzliche Kontermutter um versehentliches Entkuppeln zu verhindern.
Technische Daten: Werkstoffausführung Kupplung: Grundkörper und Anschlüsse aus Messing vernickelt. Ventil aus Messing. Entriegelungshülse aus Stahl gehärtet und vernickelt. Dichtungen aus NBR (Perbunan). Federn aus rostfreiem Stahl 1.4310. Kugeln aus rostfreiem Stahl 1.4034. Werkstoffausführung Stecknippel: Stahl gehärtet und verzinkt.
| Serie | 126 |
|---|---|
| Nennweite | 7,8 mm |
| Typ | Stecknippel |
| Dichtung | keine Dichtung |
| Oberfläche | verzinkt |
| Werkstoff | Stahl |
| Anschluss-Typ | Schlauchtülle |
| Anschluss-Größe | LW9 |
| Temperaturbereich | von -20 °C bis 100 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 2.030 l/min |
| Bedienung | Einhandkupplung |
| Branchen | Betriebsmittel, Fluidik, Wasser, Abwasser und Entsorgung |
| Vakuumtauglich 0,95 bar | Ja |
 |

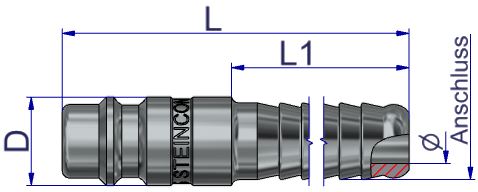

Abmessungen / Details
|
