SERIE 126.H0
Stecknippel
Bestellnummer: 126.H0.S00S.AR014.SZ0
Technik: Zweihandkupplung mit automatischer 5-Punkt Verriegelung. Verriegelungselemente sind Kugeln, die durch eine federbelastete Entriegelungshülse gesperrt werden. Um ein unbeabsichtigtes Entkuppeln zu vermeiden ist der Entriegelungsvorgang nur möglich durch ein beabsichtigtes Eindrücken des Steckers in die Kupplung. Nur so werden die Verriegelungselemente frei und die Entriegelungshülse kann in Richtung Anschluss bewegt werden damit der Stecker aus der Kupplung entnommen werden kann. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schließt die Kupplung.
Technische Daten: Werkstoffausführung Kupplung: Grundkörper, Entriegelungshülse und Anschlüsse aus Messing vernickelt. Ventil aus Messing. Dichtungen aus NBR (Perbunan). Federn aus rostfreiem Stahl 1.4310. Kugeln aus rostfreiem Stahl 1.4034. Werkstoffausführung Stecknippel: Stahl gehärtet und verzinkt.
| Serie | 126 |
|---|---|
| Nennweite | 7,8 mm |
| Typ | Stecknippel |
| Dichtung | keine Dichtung |
| Oberfläche | verzinkt |
| Werkstoff | Stahl |
| Anschluss-Typ | Anschluss-Außengewinde DIN2999 (konisch) |
| Anschluss-Größe | 1/4 |
| Temperaturbereich | von -20 °C bis 100 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 2.030 l/min |
| Bedienung | Einhandkupplung |
| Branchen | Medizintechnik, Atemschutz |
| Vakuumtauglich 0,95 bar | Ja |
 |

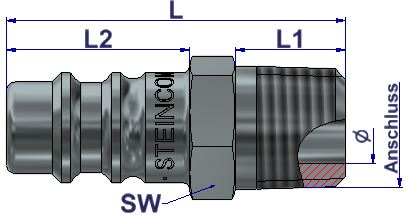

Abmessungen / Details
|
Passende Produkte |
||||
 |
Serie 126.H0 |
Artikel N90L0 Kupplung |
Beschreibung Nennweite 7,8 mm, Messing, Oberfläche: vernickelt, einseitig schließend, Anschluss-Außengewinde DIN2999 (konisch), 1/4, Dichtung: NBR (Perbunan) |
|
 |
Serie 126.H0 |
Artikel N8750 Kupplung |
Beschreibung Nennweite 7,8 mm, Messing, Oberfläche: vernickelt, einseitig schließend, Schlauchtülle, LW9, Dichtung: FPM (Viton) |
|
|
Serie 126.H0 |
Artikel N90E0 Kupplung |
Beschreibung Nennweite 7,8 mm, Messing, Oberfläche: vernickelt, einseitig schließend, Schlauchtülle, LW9, Dichtung: NBR (Perbunan) |
|
 |
Serie 126.H0 |
Artikel N90D0 Kupplung |
Beschreibung Nennweite 7,8 mm, Messing, Oberfläche: vernickelt, einseitig schließend, Anschluss-Innengewinde DIN228/1 (zylindrisch), 1/4, Dichtung: NBR (Perbunan) |
|
