Abbildung ähnlich dem Original
SERIE 127.H0
Kupplung
Bestellnummer: 127.H0.KVNS.ST009.MNP
Technik: Zweihandkupplung mit automatischer 5-Punkt Verriegelung. Verriegelungselemente sind Kugeln, die durch eine federbelastete Entriegelungshülse gesperrt werden. Um ein unbeabsichtigtes Entkuppeln zu vermeiden ist der Entriegelungsvorgang nur möglich durch ein beabsichtigtes Eindrücken des Steckers in die Kupplung. Nur so werden die Verriegelungselemente frei und die Entriegelungshülse kann in Richtung Anschluss bewegt werden damit der Stecker aus der Kupplung entnommen werden kann. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schließt die Kupplung.
Technische Daten: Werkstoffausführung Kupplung: Anschlüsse, Entriegelungshülse, Grundkörper aus Messing vernickelt. Ventil aus Messing. Dichtungen aus NBR (Perbunan). Federn und Sprengring aus rostfreiem Stahl 1.4310. Kugeln aus rostfreiem Stahl 1.4034. Werkstoffausführung Stecknippel: Messing vernickelt
| Serie | 127 |
|---|---|
| Nennweite | 7,8 mm |
| Typ | Kupplung |
| Ventil | einseitig schließend |
| Dichtung | NBR (Perbunan) |
| Oberfläche | vernickelt |
| Werkstoff | Messing |
| Anschluss-Typ | Schlauchtülle |
| Anschluss-Größe | LW9 |
| Temperaturbereich | von -20 °C bis 100 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 2.030 l/min |
| Bedienung | Zweihandkupplung |
| Branchen | Betriebsmittel, Maschinen und Anlagen, Medizintechnik, Atemschutz |
| Vakuumtauglich 0,95 bar | Ja |
 |
Abmessungen / Details
|
Passende Produkte |
||||
 |
Serie 127.H0 |

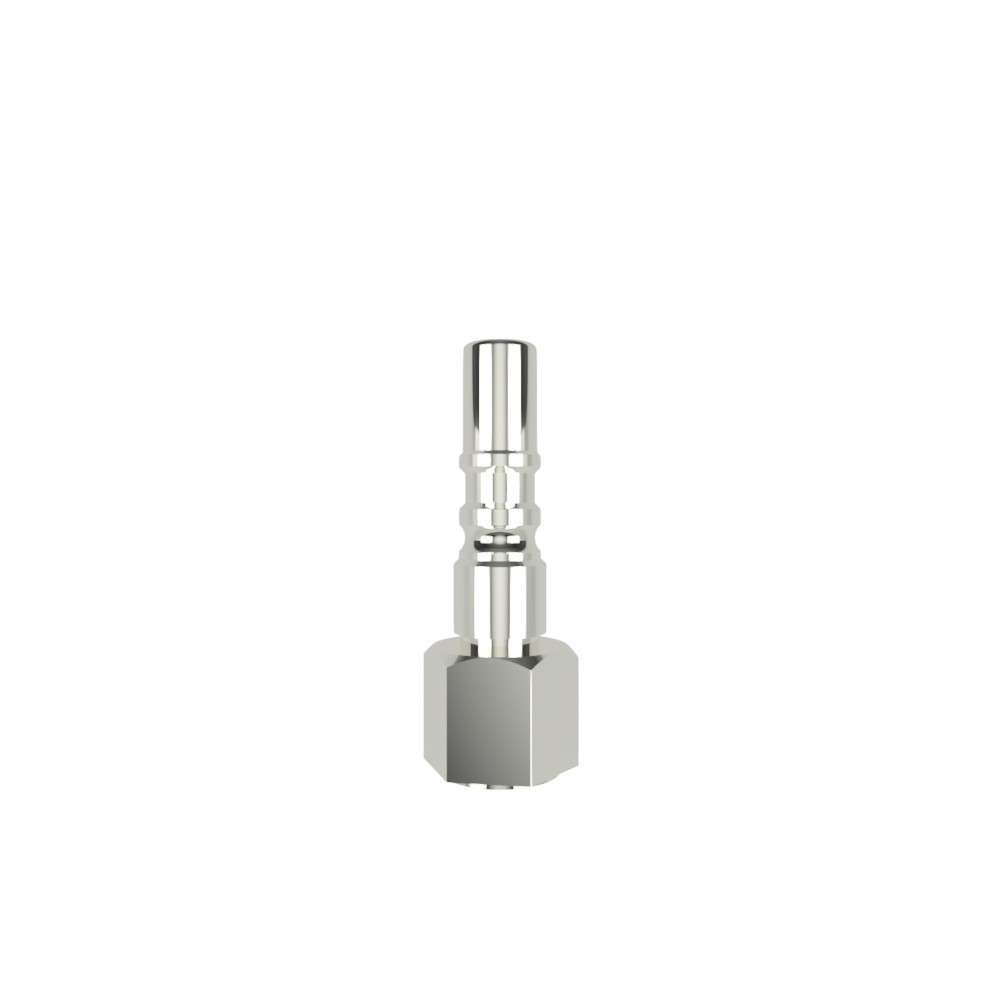

Artikel NMR20 Stecknippel |
Beschreibung Nennweite 7,8 mm, Messing, Oberfläche: vernickelt, Anschluss-Innengewinde DIN228/1 (zylindrisch), 1/4 |
|
