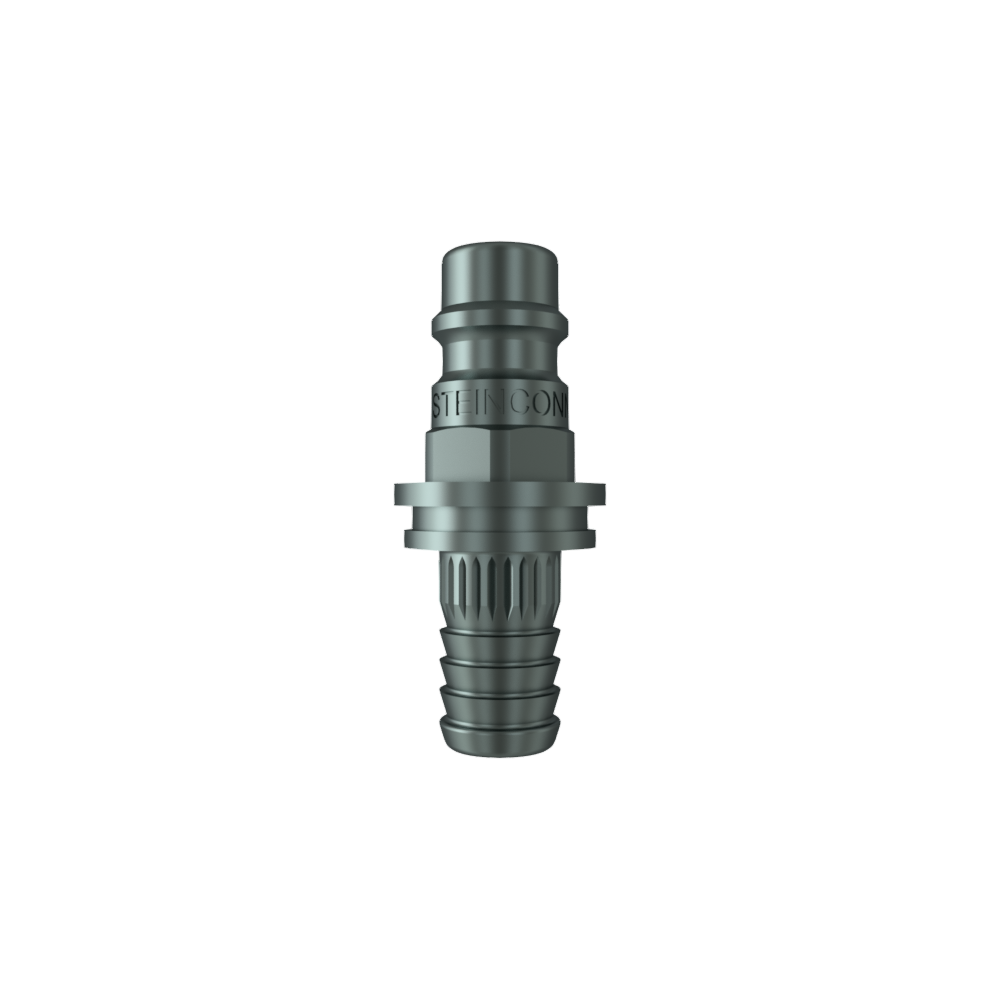

Abbildung ähnlich dem Original
SERIE 160.VS
Stecknippel
Bestellnummer: 160.VS.S00S.QT009.SZ0
Technik: Zweihandkupplung mit 2-Punkt Verriegelung durch Bolzen. Einteiliger Kupplungskörper mit Anschluss - ideal um Biege -und Torsionkräfte aufzunehmen. Formschlüssige Verbindung von Kupplung und Stecknippel. Manuelle Sicherung mit Kontermutter gegen unbeabsichtliches Öffnen der Verbindung.
Technische Daten: Werkstoffausführung Kupplung: Ventil aus Messing. Kupplungskörper, Entriegelungshülse und Sicherungsmutter aus Stahl verzinkt. Federelemente aus Stahl 1.4310. Kugeln aus rostfreiem Stahl 1.4034. Dichtungen aus FPM (Viton). Werkstoffausführung Stecknippel: Stahl verzinkt.
| Serie | 160 |
|---|---|
| Nennweite | 5 mm |
| Schlüssel | Sechskant |
| Typ | Stecknippel |
| Dichtung | keine Dichtung |
| Oberfläche | verzinkt |
| Werkstoff | Stahl |
| Anschluss-Typ | Quetschtülle |
| Anschluss-Größe | LW9 |
| Temperaturbereich | von -20 °C bis 200 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 910 l/min |
| Bedienung | Einhandkupplung |
| Branchen | Maschinen und Anlagen, Wasser, Abwasser und Entsorgung |
| Vakuumtauglich 0,95 bar | Ja |
 |

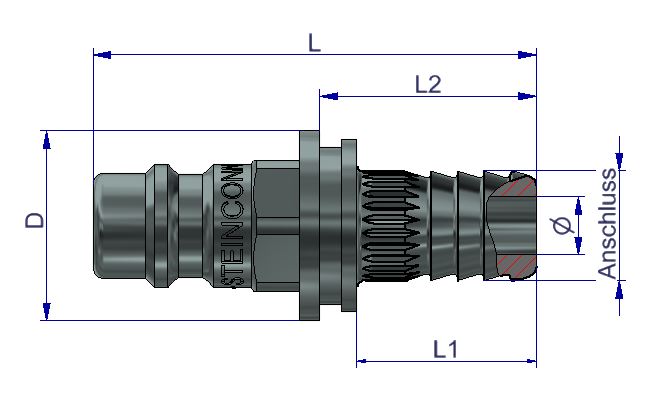

Abmessungen / Details
|
