SERIE 161.VS
Kupplung
Bestellnummer: 161.VS.KVZS.IG014.SZP
Technik: Zweihandkupplung mit automatischer 5-Punkt Verriegelung und 6-Kant Kodierung. Verriegelungselemente sind Kugeln, die durch eine federbelastete Entriegelungshülse gesperrt werden. Der Entkuppelungsvorgang wird über Zurückschieben der Entriegelungshülse in Richtung Anschluss eingeleitet. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schiebt den Stecknippel aus der Kupplung. Alle Kupplungen dieser Serie haben eine zusätzliche Kontermutter, um versehentliches Entkuppeln zu verhindern. Durch die formschlüssige Verbindung zwischen Kupplung und Stecker können Torsionskräfte übertragen werden.
Technische Daten: Werkstoffausführung Kupplung: Ventil aus Messing. Kupplungskörper, Entriegelungshülse und Sicherungsmutter aus Stahl verzinkt. Federelemente aus Stahl 1.4310. Kugeln aus rostfreiem Stahl 1.4034. Dichtungen aus NBR (Perbunan). Werkstoffausführung Stecknippel: Stahl verzinkt.
Serie | 161 |
---|---|
Nennweite | 8,5 mm |
Schlüssel | Sechskant |
Typ | Kupplung |
Ventil | einseitig schließend |
Dichtung | NBR (Perbunan) |
Oberfläche | verzinkt |
Werkstoff | Stahl |
Anschluss-Typ | Anschluss-Innengewinde DIN228/1 (zylindrisch) |
Anschluss-Größe | 1/4 |
Temperaturbereich | von -20 °C bis 100 °C |
Druckbereich | 35 bar |
Durchflussmenge | 1.966 l/min |
Bedienung | Zweihandkupplung |
Branchen | Maschinen und Anlagen, Wasser, Abwasser und Entsorgung |
Vakuumtauglich 0,95 bar | Ja |

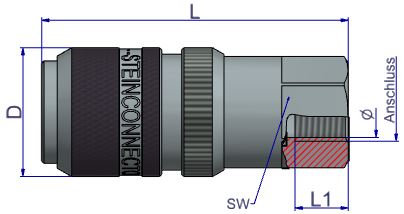

Abmessungen / Details
|
