Abbildung ähnlich dem Original
SERIE
220.00
Kupplung
Bestellnummer: 220.00.KVZS.IG012.SZP
Technik: Einhandkupplung mit automatischer 6-Punkt Verriegelung. Verriegelungselemente sind Kugeln, die durch eine federbelastete Entriegelungshülse gesperrt werden. Der Entkuppelungsvorgang wird über Zurückschieben der Entriegelungshülse in Richtung Anschluss eingeleitet. Das Ventil bewegt sich in die ursprüngliche Lage zurück und schiebt den Stecknippel aus der Kupplung.
Technische Daten: Werkstoffausführung Kupplung: Anschlüsse, Entriegelungshülse, Grundkörper aus Stahl verzinkt. Ventil aus Messing. Dichtungen aus NBR (Perbunan). Federn und Sprengring aus rostfreiem Stahl 1.4310. Kugeln aus rostfreiem Stahl 1.4034. Werkstoffausführung Stecknippel: Stahl verzinkt
| Serie | 220 |
|---|---|
| Nennweite | 13 mm |
| Typ | Kupplung |
| Ventil | einseitig schließend |
| Dichtung | NBR (Perbunan) |
| Oberfläche | verzinkt |
| Werkstoff | Stahl |
| Anschluss-Typ | Anschluss-Innengewinde DIN228/1 (zylindrisch) |
| Anschluss-Größe | 1/2 |
| Temperaturbereich | von -20 °C bis 100 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 5.200 l/min |
| Bedienung | Einhandkupplung |
| Branchen | Betriebsmittel |
| Vakuumtauglich 0,95 bar | Ja |
 |

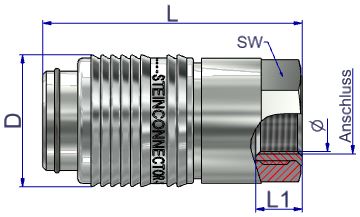

Abmessungen / Details
|
Passende Produkte |
||||
 |
Serie 220.00 |

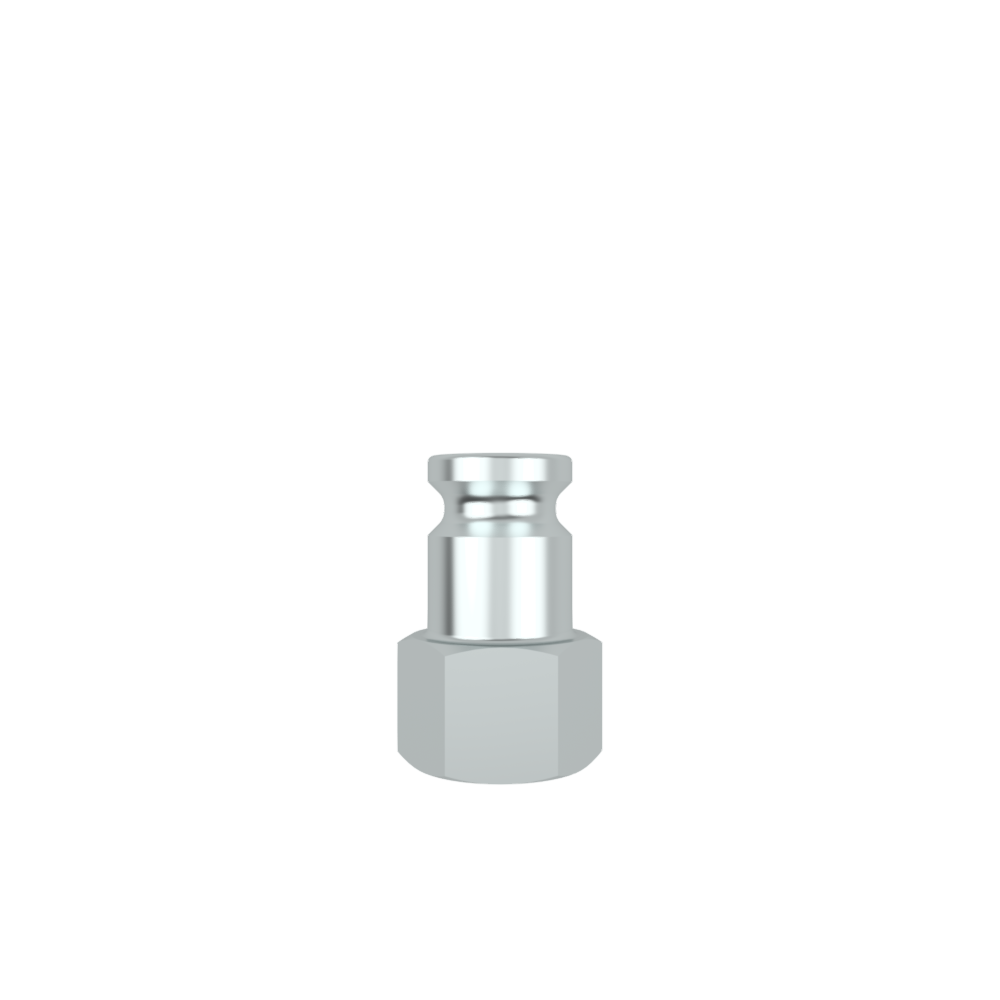

Artikel OYAP0 Stecknippel |
Beschreibung Nennweite 13,0 mm, Stahl, Oberfläche: verzinkt, Anschluss-Innengewinde DIN228/1 (zylindrisch), 1/2, Dichtung: NBR (Perbunan) |
|
 |
Serie 220.00 |

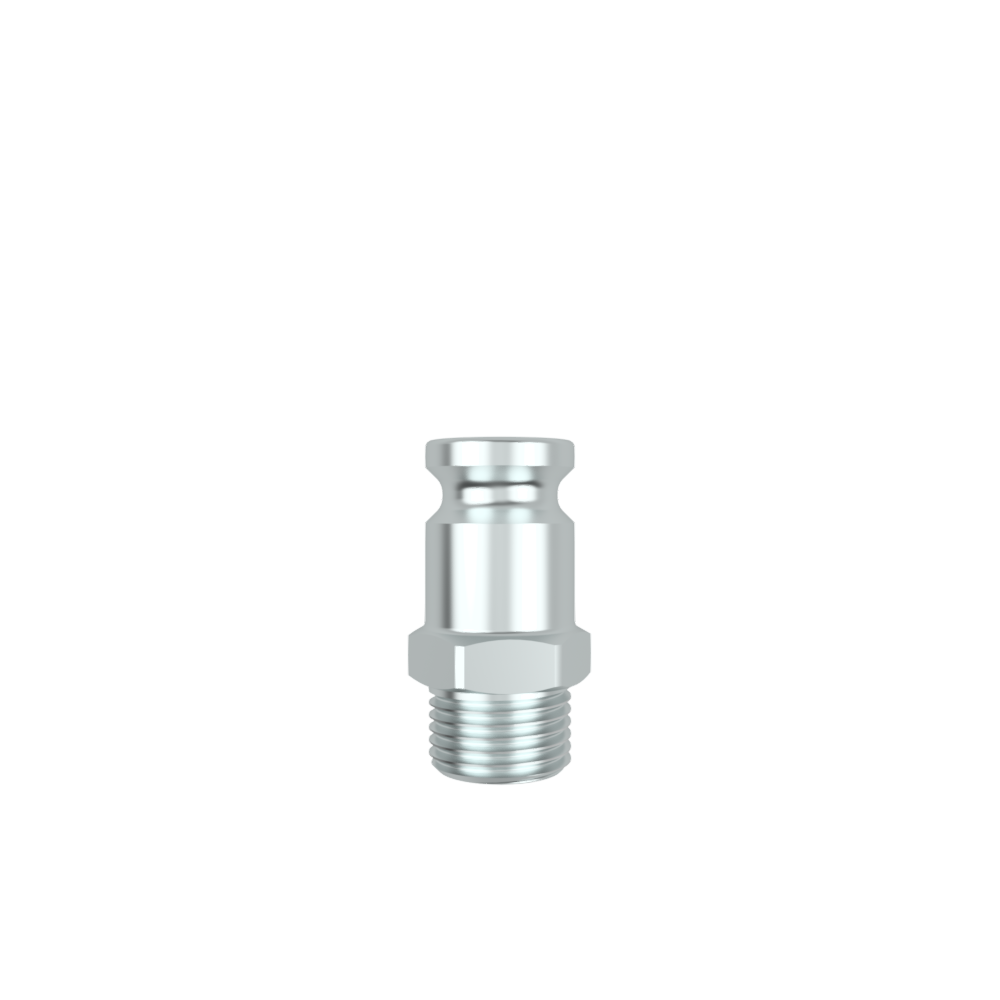

Artikel OYAJ0 Stecknippel |
Beschreibung Nennweite 13,0 mm, Stahl, Oberfläche: verzinkt, Anschluss-Außengewinde DIN228/1 (zylindrisch), 3/4, Dichtung: NBR (Perbunan) |
|
|
Serie 220.00 |
Artikel OYAH0 Stecknippel |
Beschreibung Nennweite 13,0 mm, Stahl, Oberfläche: verzinkt, Anschluss-Außengewinde DIN228/1 (zylindrisch), 1/2, Dichtung: NBR (Perbunan) |
|
|
Serie 220.00 |
Artikel OYAQ0 Stecknippel |
Beschreibung Nennweite 13,0 mm, Stahl, Oberfläche: verzinkt, Anschluss-Innengewinde DIN228/1 (zylindrisch), 3/4, Dichtung: NBR (Perbunan) |
|
 |
Serie 220.00 |

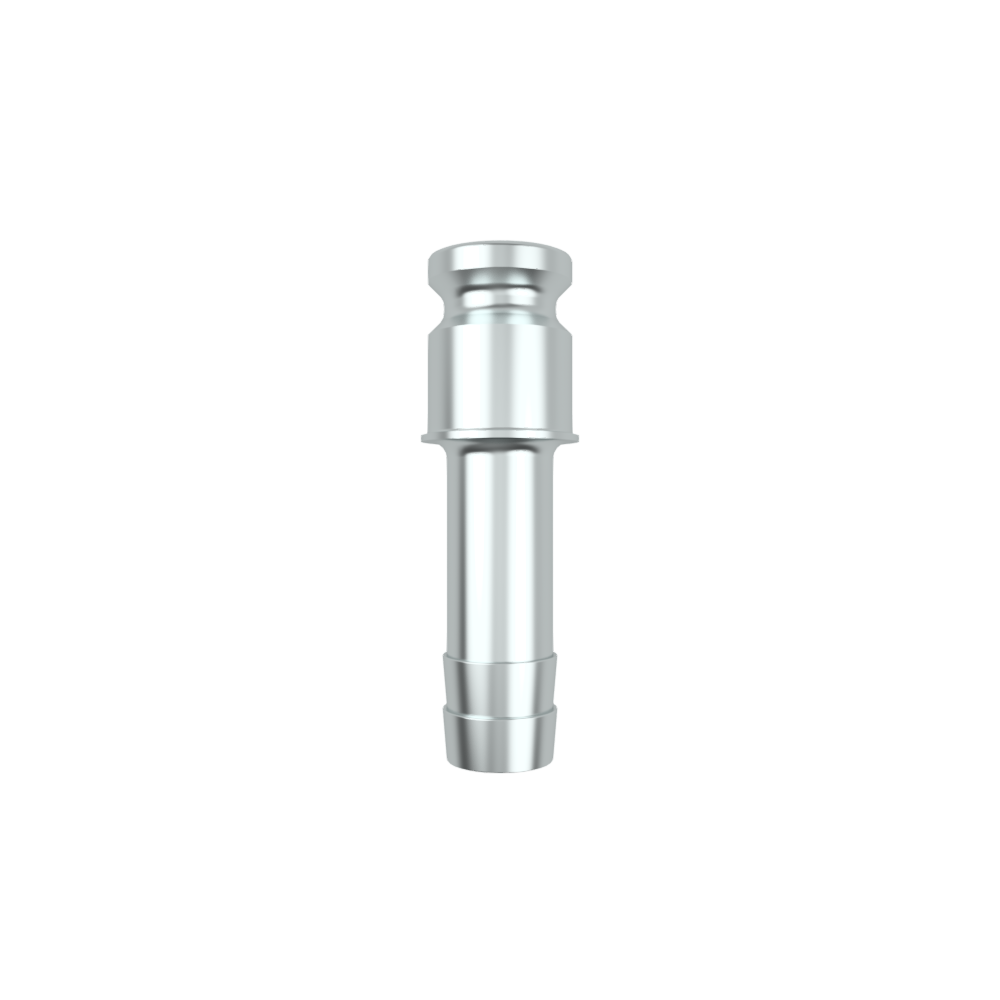

Artikel OYAA0 Stecknippel |
