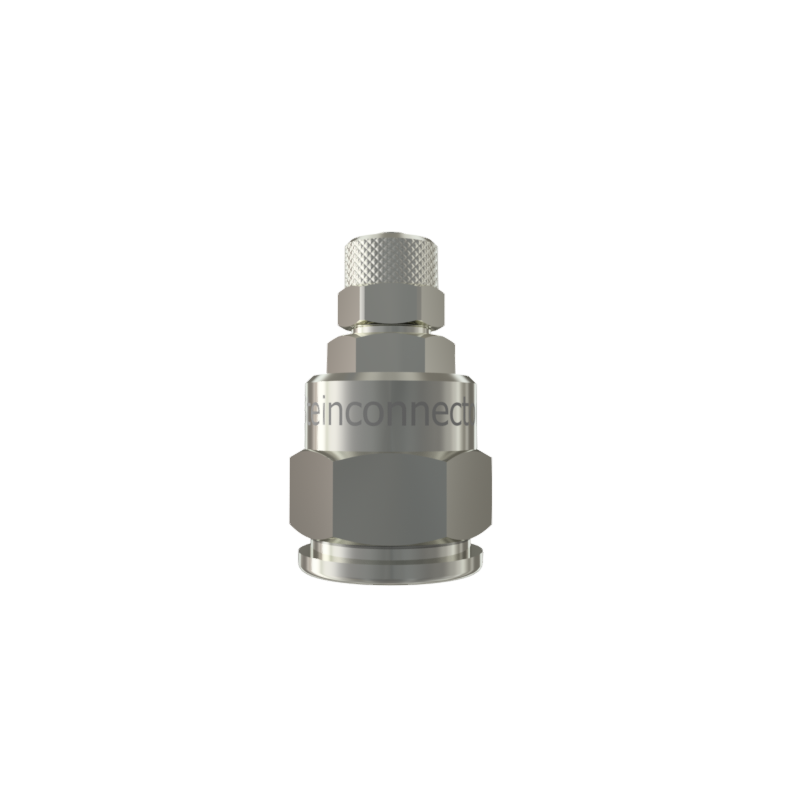

Abbildung ähnlich dem Original
SERIE
090.A0
Kupplung
Bestellnummer: 090.A0.KBNS.SV006.MNE
Technik: Einhandkupplung mit automatischer 5-Punkt Verriegelung. Verriegelungselemente sind Kugeln, die durch eine federbelastete Entriegelungshülse gesperrt werden. Der Entkuppelungsvorgang wird über ein ruckartiges Ziehen am Stecker eingeleitet. Dabei bewegt sich das Ventil automatisch in die ursprüngliche Lage zurück.
Technische Daten: Werkstoffausführung Kupplung: Anschluss, Entriegelungshülse und Grundkörper Messing vernickelt. Ventil aus Messing. Dichtungen aus EPDM (Äthylen-Propylen). Federn und Sprengring aus rostfreiem Stahl 1.4310. Kugeln aus rostfreiem Stahl 1.4034. Werkstoffausführung Stecknippel: Messing vernickelt
| Serie | 090 |
|---|---|
| Nennweite | 5 mm |
| Typ | Kupplung |
| Ventil | beidseitig schließend |
| Dichtung | EPDM (Buna EP) |
| Oberfläche | vernickelt |
| Werkstoff | Messing |
| Anschluss-Typ | Schlauchverschraubung |
| Anschluss-Größe | 4x6 |
| Temperaturbereich | von -20 °C bis 100 °C |
| Druckbereich | 35 bar |
| Durchflussmenge | 310 l/min |
| Bedienung | Einhandkupplung |
| Vakuumtauglich 0,95 bar | Ja |
| Optionen | Kupplung mit anderen Dichtungen auf Anfrage lieferbar |
 |

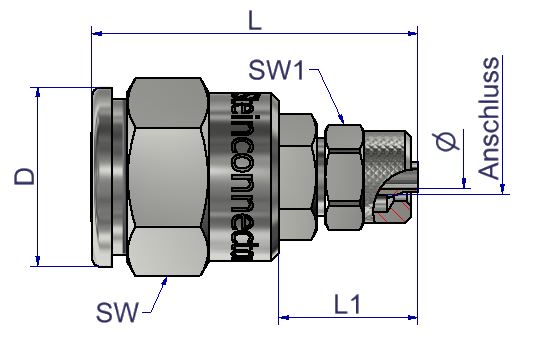

Abmessungen / Details
|
